| Erbauer | Klaus-Dieter Wolk |
| Vereinszugehörigkeit | Internat. Modell-Uboot Club SONAR e.V. |

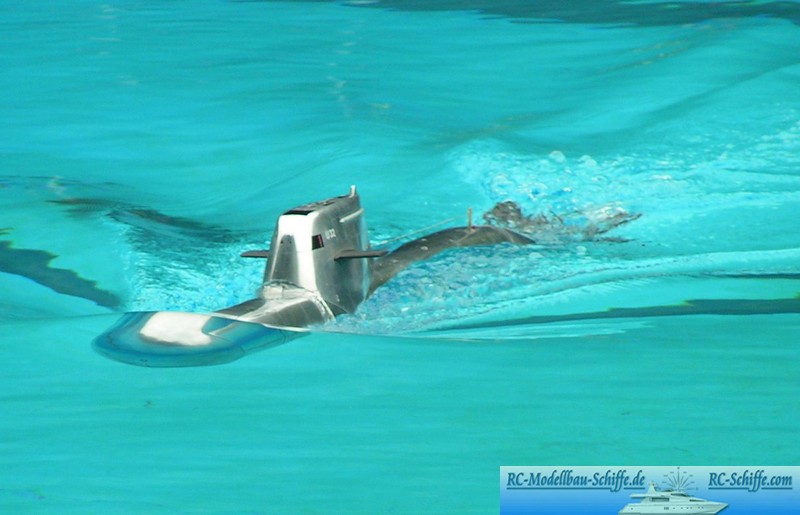

| Name des Modells | S182 / U32 |
| Abmaße | Länge 130cm, Rumpfduchmesser 160mm |

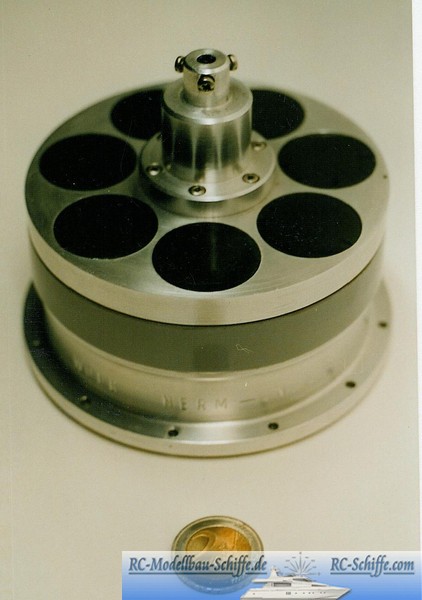

| Motor | elektronisch kommutierter (“brushless“), nasslaufender Gleichstrommotor, komplette Eigenentwicklung |
| Regler | kein separater “Regler“, Drehzahlverstellung wird von der im Motor integrierten Motorelektronik mit erledigt |
| Empfänger | Multiplex Doppelsuperhet mit vorgeschaltetem selbstentwickeltem selektiver und rauscharmer HF-Vorverstärker |
| Servos | Standardservos von JR (Vertrieb Graupner) |
| Fernsteuerung | 40MHz, Sender MULTIPLEX PROFI 4000 |
| Akkus | MiMH, Nennkapaität 9Ah, Hersteller GP |
| Zellenzahl | 12 Zellen (d.h. 14,4V Nennspannung) |

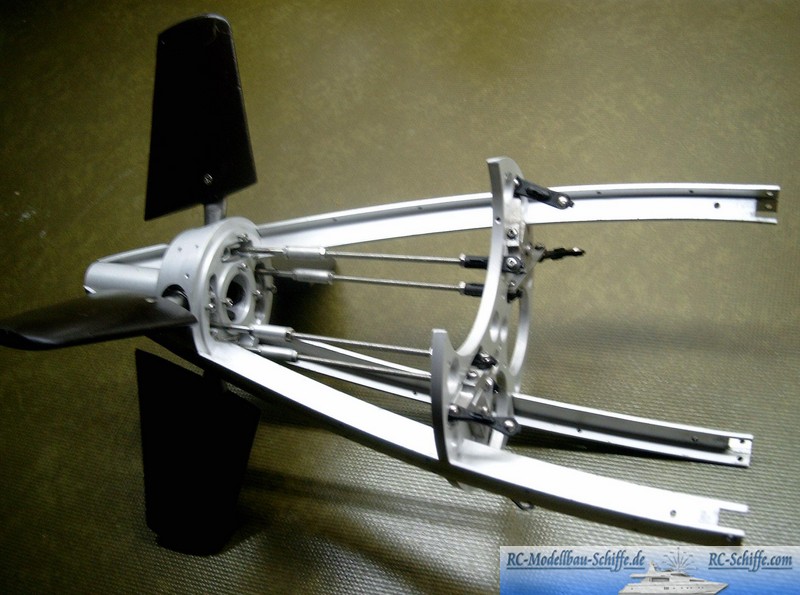

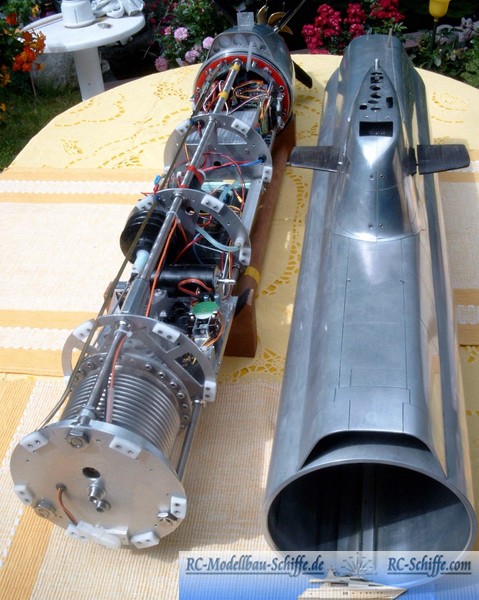

| Besonderheiten | tieftauchfähiges (200m) Ganzmetall-Uboot in hermetisch dichter Bauweise keinerlei Gleitdichtungen, weder beim Antrieb, der Ruder noch beim Tauchsystem Magnetkoppler für Ruderbetätigung, Wellrohr-Tauchzelle für statisches Tauchsystem Das Modell wurde in der Zeitschrift SchiffsModell, Ausgaben 6/2007 und 7/2007 ausführlicher beschrieben |
| Bauzeit | Baubeginn 1996, seit 2002 funktionsfähig und im Fahrbetrieb (> 2000h), in Weiterentwicklung (u.a. Einbau Videokamera, stat. Tiefenregelung) |
| Kosten | Materialkosten bisher ca. 2000 Euro (ohne Fernsteuerkomponenten) |
| Tipps für den Bau | Dieses Modell erfordert für den Bau den Einsatz von Werkzeugmaschinen (Drehmaschine, Fräse, präsise Bohrmaschinen) und ist mehr nach maschinenbaulichen Techniken konzipiert als nach modellbauüblichen Bauweisen. Ein “Nachbau“ wird daher für einen normalen Modellbauer kaum in Frage kommen, es sei denn, er hat eine besondere Vorliebe für Metallkonstruktionen und Zugriff auf entsprechende Werkzeugmaschinen und elektronische Messtechnik. |
|
|
|
|
|
|
|
|
